Projekte - Rechenzentren (2)

Bausparkasse – Schwäbisch Hall

• Bauherr: Bausparkasse Schwäbisch Hall AG, Schwäbisch Hall
• Gewerke: Kälte-, Raumluft-, Sanitär-, Heizungs-, Regelungstechnik
• Leistung: Phasen 1 bis 9
• Technikkosten: 3,3 Mio. €

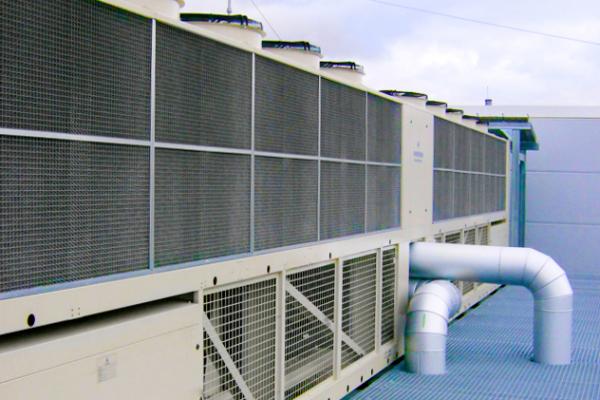

Hier wurde die Sanierung und Optimierung zweier Rechenzentren im laufenden Betrieb vollzogen. Eine redundante Kälteerzeugung wurde mit wasser- und luftgekühlten Kältemaschinen, sowie Bestands-Nahkälteversorgung erreicht. Die Rechnerkühlung erfolgt mit Umluft-Klimaschränken. Zusätzlich zur bestehenden Kälteerzeugung wurde die Kälteleistung auf 2.600 kW verdoppelt. Neben der Kälteerzeugung sind auch Kälteverteilung und Kälteverbraucher vollständig redundant ausgelegt.

Im Zuge der Sanierung wurde neben der Erneuerung der raumlufttechnischen und zugehörigen heizungstechnischen Anlagen auch ein Austausch der Brandschutzklappen vollzogen. Die Anlagen der Regelungstechnik und Gebäudeautomation wurden ebenfalls erneuert. Umfangreiche Provisorien und Schutzmaßnahmen garantierten einen störungsfreien Fortbetrieb der IT-Systeme während der kompletten Umbaumaßnahmen.

1&1 – Baden Airpark

• Bauherr: 1&1 Internet AG
• Gewerke: Kälte-, Raumluft-, Regelungstechnik, Funktionstests
• Leistungsumfang: Phasen 2 bis 9
• Technikkosten: 2,3 Mio. €

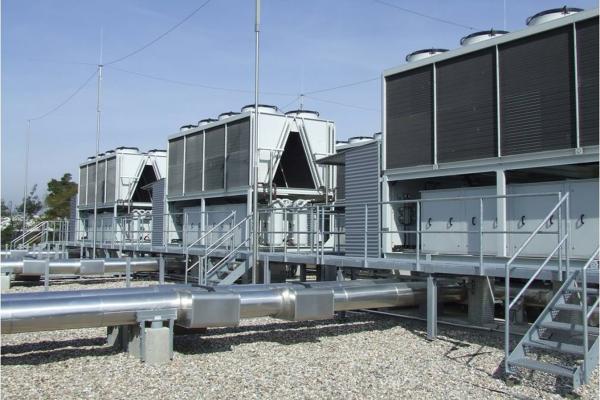

Für dieses Hochleistungs-Internet-Rechenzentrum in einem Bunkergebäude auf dem Gelände des Baden-Airparks wurde ein Kälteversorgungskonzept entwickelt, das im Endausbau bis zu 9.000 kW anfallende Wärme aus dem Rechenzentrum abführen kann. Umgesetzt durch Kompakt-Kaltwassersätze mit luftgekühlten Kondensatoren und Freikühlern erfolgt die Kühlung der Rechnerfläche und Technikräume mittels 65 Präzisionsklimaschränken und Umluftkühlgeräten.

Kälteerzeugung, -verteilung und -verbraucher wurden hochverfügbar und redundant ausgeführt. Weiterhin dienen mehrere raumlufttechnische Anlagen zur Be- und Entlüftung, sowie zur Entrauchung. Auch die Regelungstechnik für die Kältesysteme und Lüftungsanlagen waren Bestandteil der Planung.

Finanzdienstleister – Karlsruhe

• Bauherr: (vertraulich)
• Gewerke: Kältetechnik, Energieoptimierung
• Leistungsumfang: Phasen 2 bis 8
• Technikkosten: 5,0 Mio. €

Innerhalb dieses Projektes erfolgte die energetische Optimierung der Kälteerzeugung, Kälteverteilung und Umluftkühlung eines Großrechenzentrums für Finanzdienstleistungen. Die erbrachte Kälteerzeugerleistung beträgt nun im Endausbau ca. 31.200 kW und wird mittels 225 Präzisionsklimaschränken umgesetzt.

Regelungstechnische Optimierungen wurden im Voraus berechnet und nach der Umsetzung im Betrieb der Umluftkühlgeräte messtechnisch nachgewiesen und protokolliert - die Einsparungen für den Kunden beim elektrischen Energieverbrauch liegen durch diese Maßnahmen im Bereich von 750.000 kWh jährlich.

TelemaxX IPC3 – Karlsruhe

• Bauherr: TelemaxX Telekommunikation GmbH, Karlsruhe
• Gewerke: Kälte-, Raumluft-, Regelungstechnik
• Leistungsumfang: Phasen 2 bis 8
• Technikkosten: 2,4 Mio. €

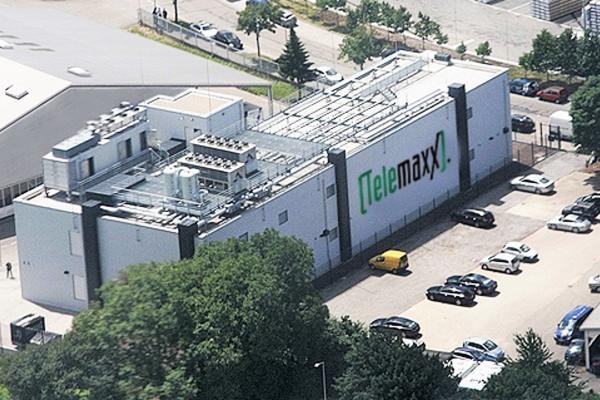

Der Neubau dieses Rechenzentrums stellte das erste von mehreren erfolgreichen gemeinsamen Projekten mit dem Karlsruher IT-Dienstleister dar. Die Kälteerzeugung, welche im Endausbau 2.640 kW zu leisten vermag, wurde durch luftgekühlte Kompakt-Kaltwassersätze mit integrierter freier Kühlung umgesetzt. Die Rechnerkühlung erfolgt mittels Umluft-Präzisionsklimaschränken.
Kälteerzeugung, Kälteverteilung und Rechnerkühlung wurden vollständig redundant ausgeführt. Regelungs- und Leittechnik für die Kälteerzeugung und -verteilung und die Präzisionsklimaschränke runden den Leistungsumfang ab.

TWL-KOM – Ludwigshafen

• Bauherr: TWL-KOM GmbH, Ludwigshafen
• Gewerke: Kälte- und Klima-, Raumluft-, Sanitär-, Regelungstechnik, Gaslöschanlage, Leckageüberwachungssystem
• Leistungsumfang: Phasen 1 bis 9
• Technikkosten: 2,6 Mio. €

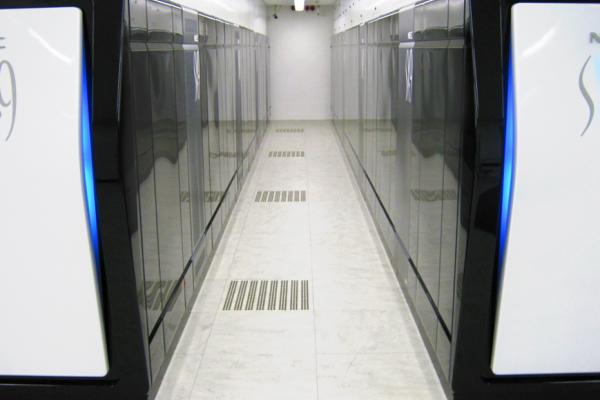

Für diesen Telekommunikations-Dienstleister wurde ein Rechenzentrum als Neubau in Ludwigshafen errichtet. Die Kälteerzeugung erfolgt mittels luftgekühlter Kompakt-Kaltwassersätze mit einer Leistung von 4.400 kW. Die Rechner werden mittels Umluft-Präzisionsklimaschränken gekühlt. Die vollständig redundant ausgeführten Kältezentralen wurden hier als vorgefertigte Module konzipiert.

Bei der Grundtemperierung profitieren die Raumluftanlagen zur Be- und Entlüftung sowie zur Feuchtekonditionierung von der Abwärmenutzung der Serverräume. Für den Havariefall wurden eine Stickstoff-Gaslöschanlage einschließlich Druckentlastungssystemen und ein Leckage-Überwachungssystem installiert. Die Regelungs- und Leittechnik sowie die Sanitärtechnik komplettieren die erbrachte Planung.
